iHackIt – или как мы чинили iPod заменой батарейки

06 марта, 2011 | Автор: El

У моего товарища появился iPod, но встроенный аккумулятор уже был изношен и имел маленькую емкость. Я предложил ему заменить аккумулятор, причем с минимальными расходами.

С начала мы выяснили, что это за iPod– по фоткам он оказался iPod Nano 1st Generation.

Затем, на замечательном сайте iFixIt, мы нашли инструкцию по замене аккумулятора на этой модели, при чем хорошо проиллюстрированную фотографиями.

Оставалась только одна проблема – аккумулятор. Т.к. мы не хотели особо тратиться, то решено было использовать аккумулятор от поломанного телефона Nokia, т.к. аккумулятор был еще в нормальном состоянии.

С начала снимаем заднюю крышку согласно рекомендациям из вышеупомянутой инструкции.

Как видим там используется Li-Pol (литиево-полимерный) аккумулятор длинной не больше 4 см. Модель 616-0224 с параметрами 3.7V 340mAh.

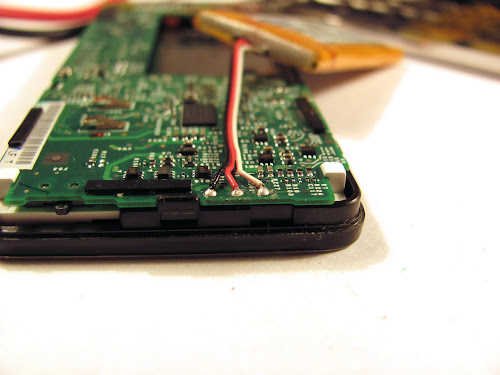

Аккумулятор припаян к плате тремя проводами. Красный провод это +, а методом научного тыка, мы предположили что черный –, и бело-красный провод на контроллер аккумулятора.

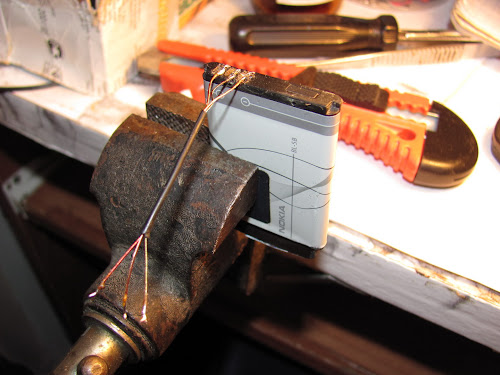

На аккумуляторе NokiaBL-5Bтоже три контакта. Плюс, минус и контакт контроллера посредине. Припаиваем к аккумулятору три проводка.

Отпаиваем старый аккумулятор от платы.

В задней крышке, мы решили отверстие для провода сделать сбоку. Поэтому керним, и пробиваем отверстие иглой.

А затем рассверливаем сверлом диаметром 1.5мм.

Продеваем провод через отверстие и припаиваем аккумулятор к плате. Собираем, клеим двухсторонний скотч на аккумулятор и приклеиваем его к задней крышке.

Включаться гаджет не захотел. Поэтому в качестве «разряда дефибриллятора», подключаем USBкабель. И тут аппарат включился и начал как бы заряжаться. Но после отключения показывал, что аккумулятор совсем разряжен.

Тут было принято антинаучное решение отпаять провод, ведущий к контроллеру аккумулятора. И оставить только два провода питания. А заодно провода были заменены на более практичные.

Также пришлось рассверлить отверстие вдоль, чтобы новые провода могли пройти сквозь отверстие.

Провода припаяны. Аппарат собран. «Разряд» USBкабелем. И пациент жив! Плеер вроде заряжается. После отключения кабеля, плеер работает. Уровень заряда похож на правду. При нажатии кнопки выключения, послушно уходит в сон, и также адекватно возвращается в рабочий режим.

Для изоляции аккумулятора, наносим на место пайки термосиликоновый клей. Также этим же клеем фиксируем провода.

Но, к сожалению, аккумулятор закрыл надгрызенное яблочко. Легко решаем эту проблему, распечатав на клеящейся бумаге новый огрызок.

У плеера новая жизнь.

Правда результаты тестирования покажут эффективность нашего метода. Если что еще отпишусь :-)

UPD [2011-03-09]:

В общем тестирование показало что нифига батерейка не заряжается. Пришлось вернуть обратно родной аккумулятор...


Понравилась статья? Жми



 Комментарии:


1. Lex :
09 марта, 2011 | 23:00


ХАЧУСИБЕАЙПОДНАНО6Г


2. EL :
10 марта, 2011 | 02:22


Все класно c комментами


3. Дмтирий :
09 апреля, 2011 | 13:41


Интересный вариант замены аккумулятора, а на других плеерах он не пробовался применяться, а то у мне тоже возникла идея на своём поменять родной "сдохший" аккум,на ровере медиа ария Q7 на нокийный...


4. EL :
09 апреля, 2011 | 15:35


Дмитрий, таким образом я менял аккумулятор на двух китайских плеерах, производителя не могу сказать, единственная надпись там была MP4.
Аккумуляторы я ставил один от SonyEricsson, а второй от нокии.
В общем работали они нормально, нормально заряжались от USB. Один плеер правда утопили. А вот вторым знакомый уже больше года пользуется.


5. Nod :
13 февраля, 2012 | 18:09


По-хорошему там стоило бы разобрать сами аккумы, и в обход контроллеров заменить. То есть, на контроллер ыпода закинуть соответствующие контакты батареи нокии без контроллера


6. EL :
13 февраля, 2012 | 20:19


та да, да все равно не влез бы новый аккум в корпус


7. lonyhcxfr :
10 ноября, 2014 | 21:11


Привет! Классно.


8. евг :
15 апреля, 2015 | 22:09


так коряво припоять, от куда же руки растут)) шутка автор не обижайся, все ровно респект, новичкам в катит ;-)
