Philips fisio 120 – вторая жизнь

11 апреля, 2011 | Автор: El

У моего брата, был телефончик Philips fisio 120, старенький аппарат, с антенной, монохромным экраном, и отсутствием кириллицы (а я уже и забыл, что такое, когда-то было).
Да только в нем было две проблемы: во первых аккумулятор уже не держал заряд, а во вторых на штекере зарядки отломались фиксаторы и поэтому он был заброшен в дальний ящик, но в связи с тем что его современный телефон поломался, появилась идея восстановить Philips. На радиорынке я таких аксессуаров не обнаружил, решено было чинить подручными средствами.

Для зарядки я придумал сделать новое гнездо и заменить штекер на miniUSB. А в качестве аккумулятора установить аккумулятор от Nokia который не пригодился в истории с iPod.

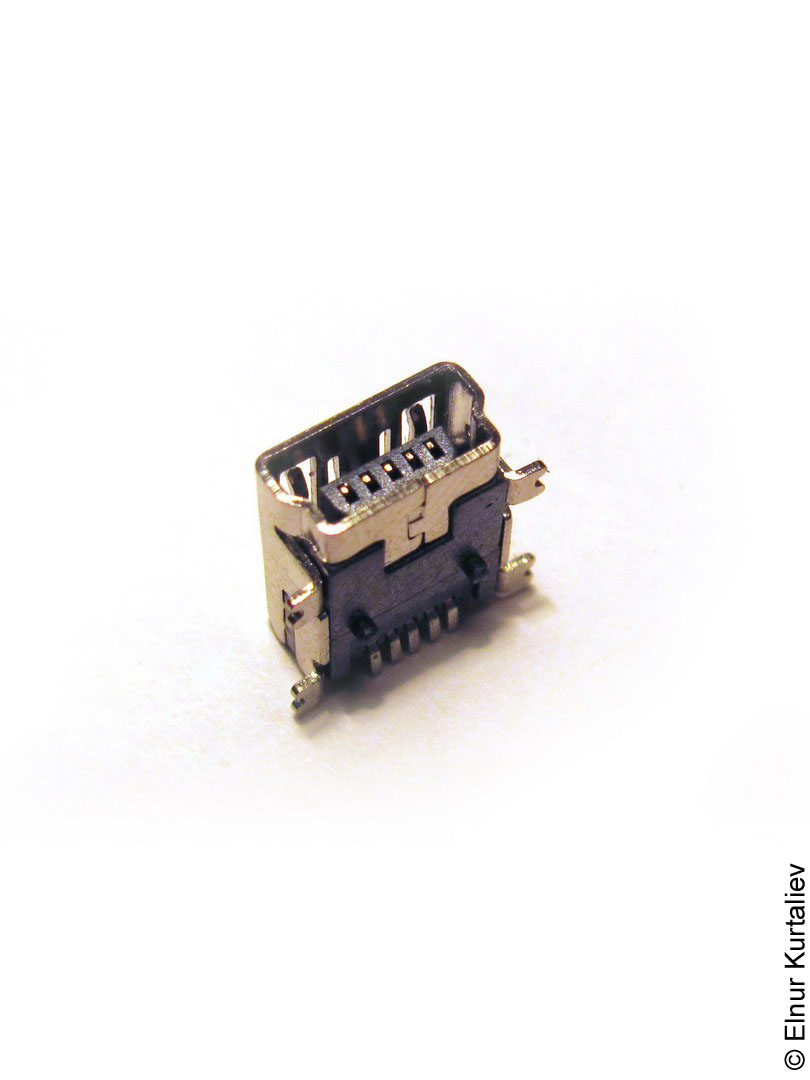

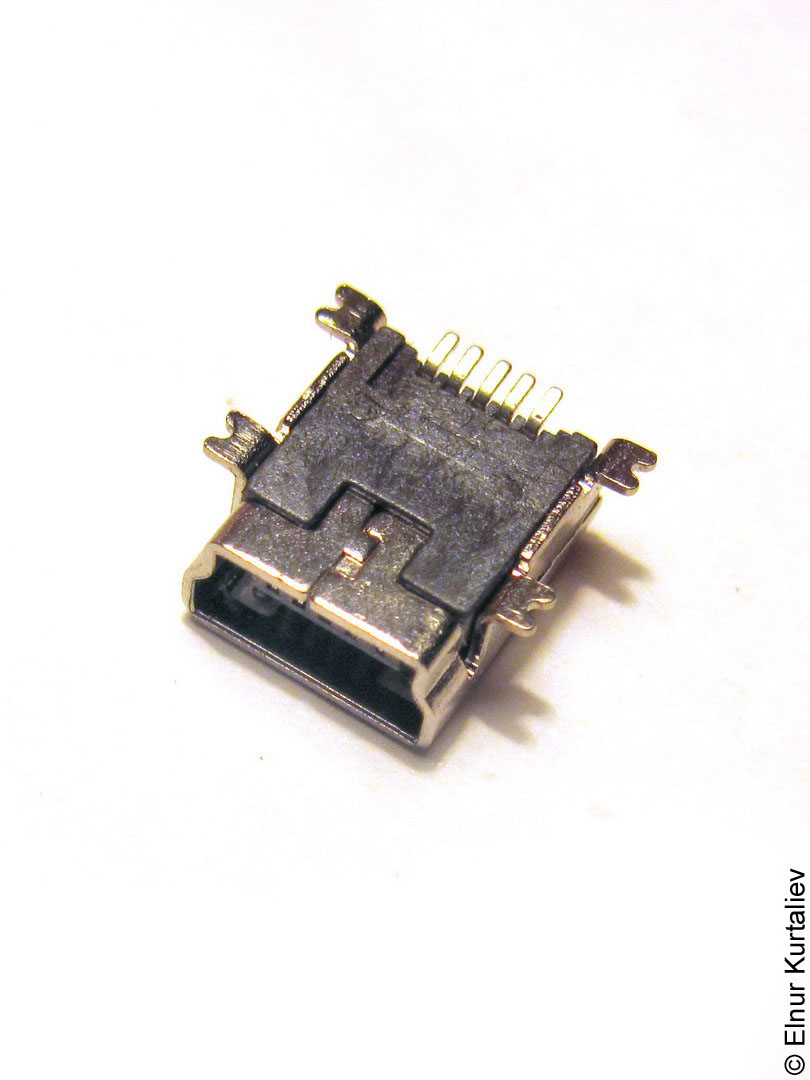

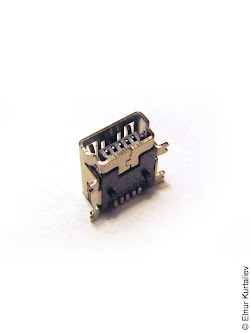

С начала я приобрел коннектора miniUSB – мама и папа.

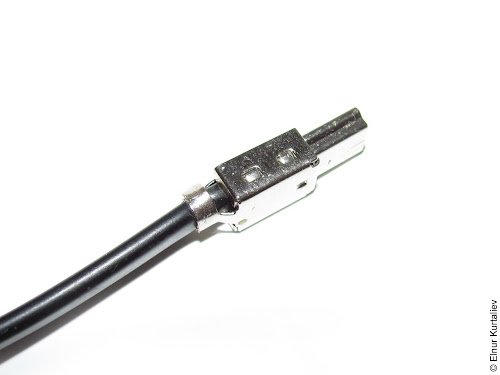

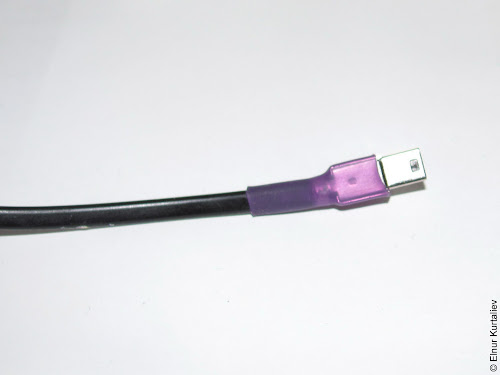

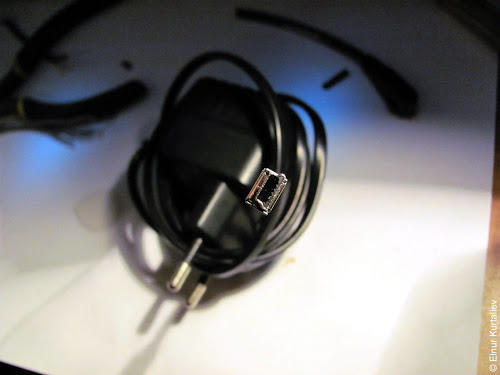

Коннектор папа не составило труда припаять вместо старого коннектора на зарядку. А на коннектор одел термоусадку для удобства.

Правда я припаивал не по распайке miniUSB, а плюс кинул на 4 контакт которые не используется по спецификации. Это я сделал чтобы если зарядку случайно подключат в USB совместимое устройство она не сожгла девайс, т.к. зарядка Филипса давала без нагрузки 12 В.

Далее я разобрал телефон. Аппарат был собран без единого винта – на защелках.

Припаял коннектор miniUSB мама. И подключил аккумулятор для проверки.

Телефон послушно включался и выключался, адекватно реагируя на зарядное устройство.

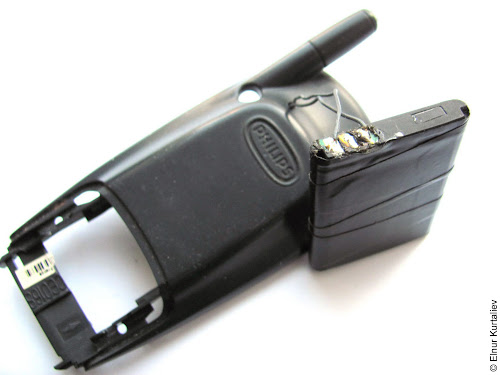

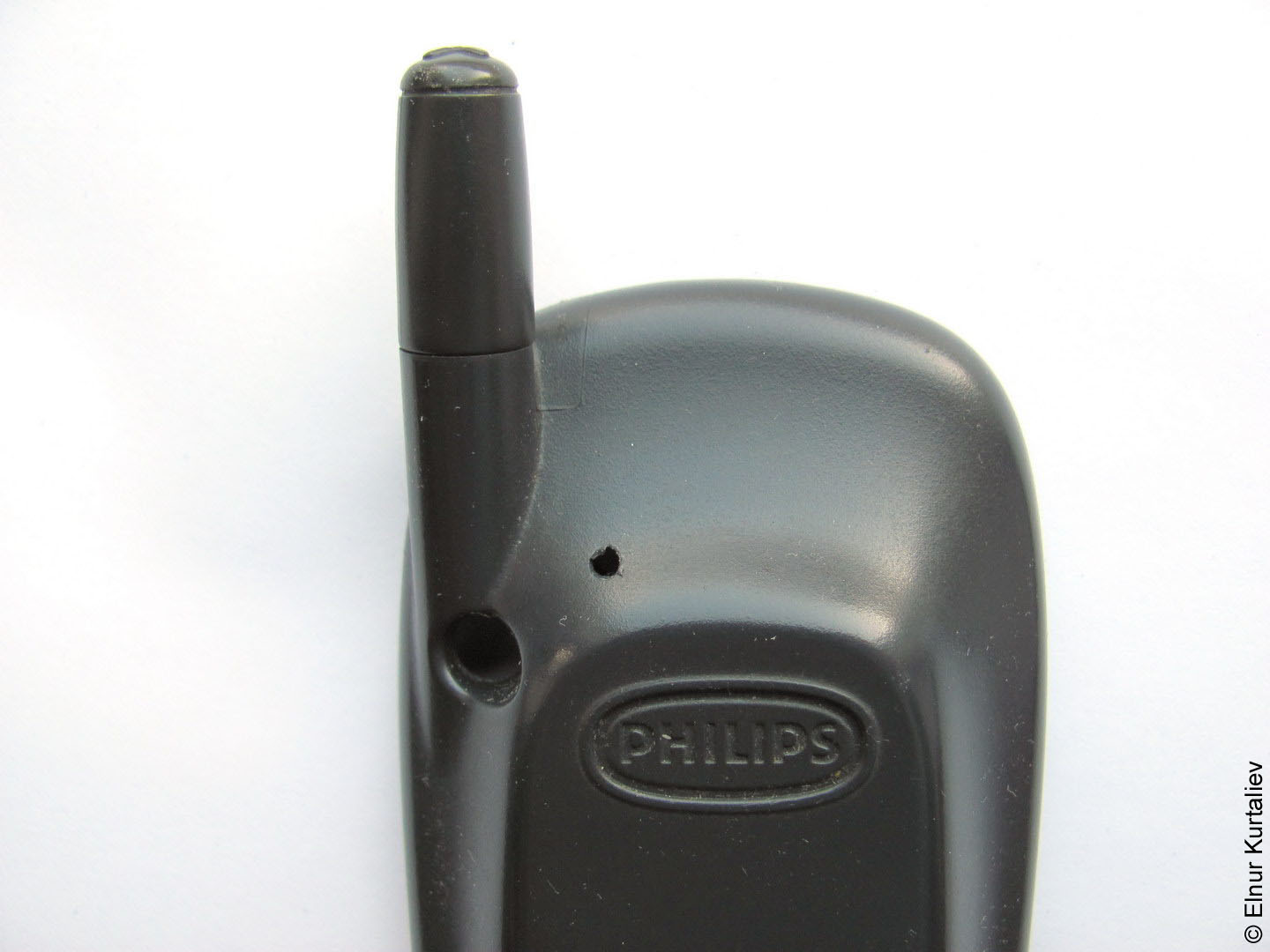

Т.к. новая батарейка не влазила внутрь телефона, я решил прикрепить ее снаружи, а провода провести через отверстие, которое я просверлил на задней стенке.

Аккумулятор я замотал в черную изоленту – для солидности.

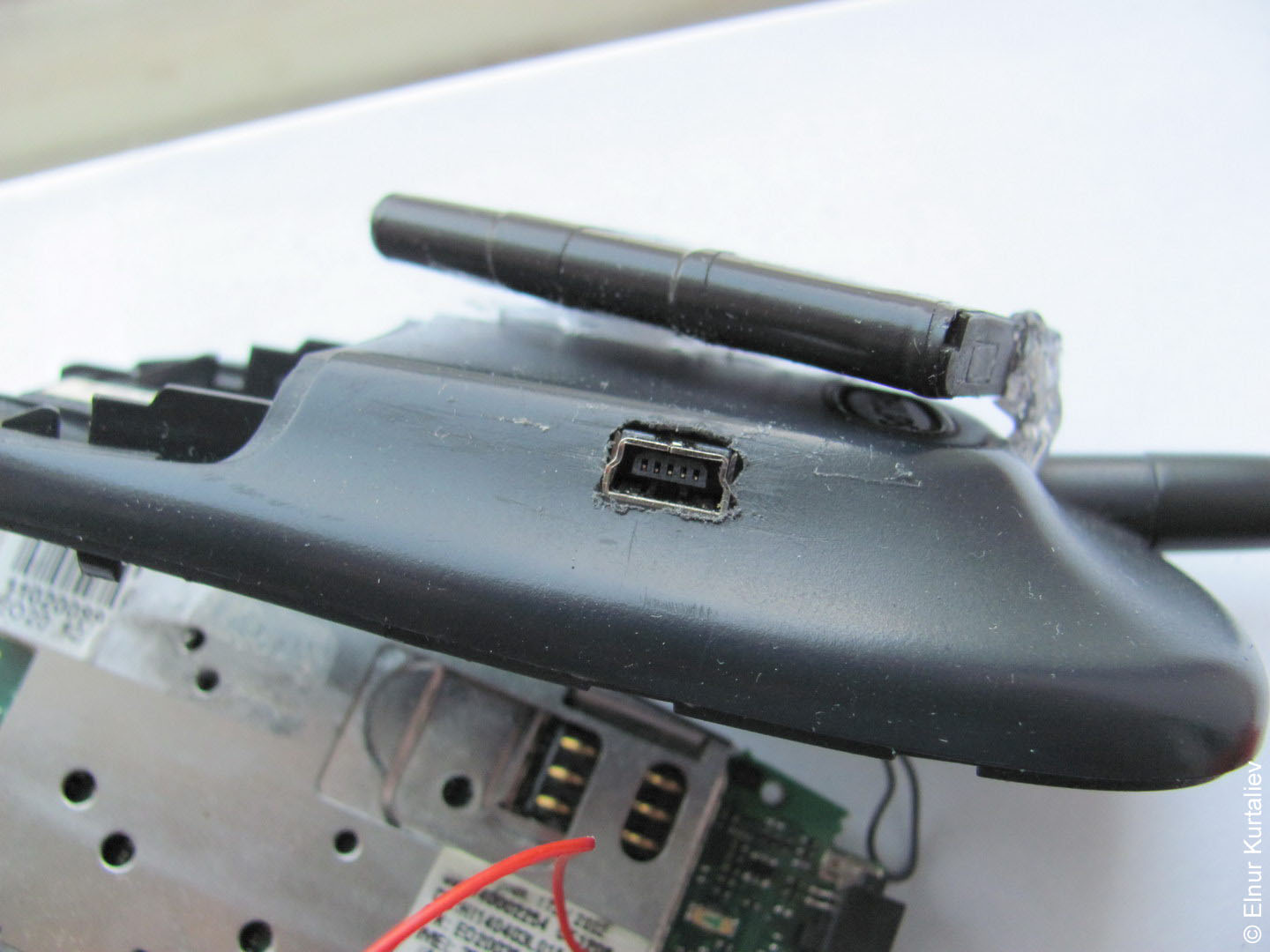

И с помощью горячего ножа прорезал отверстие сбоку для гнезда miniUSB, а затем с помощью плоского натфиля подшлифовал отверстие.

надфиль натфиль

Гнездо для зарядки я установил в отверстии и зафиксировал его термосиликоновым клеем.

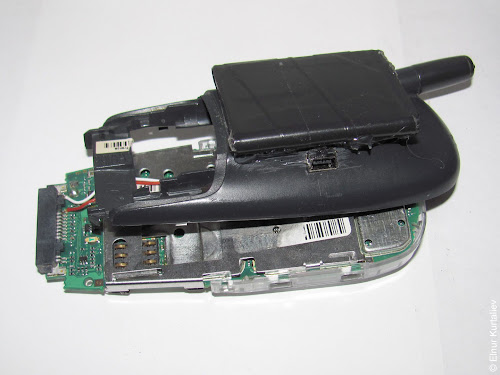

Аккумулятор я приклеил двухсторонним скотчем к задней крышке телефона.
Контактную площадку на аккумуляторе я заизолировал термосиликоновым клеем. Клеем же укрепил фиксацию батарейки.

А потом для того чтобы телефон удобнее лежал в руке натянул изоленту от края до края по аккумулятору на задней крышке. И защелкнул крышку на место.

Аккумулятор держит приблизительно пару дней. Брат доволен.
