Ремонт блока питания спутникового ресивера YU-MA-TU

02 марта, 2011 | Автор: El

yumatu mx-1000

Попросили меня диагностировать состояние спутникового тюнера, с таким чудным названием, потому что он собственно не работал, хотя и светил одним индикатором.

С тюнерами я дела ни когда не имел, тем более со спутниковыми. Т.к. спутникового ТВ у меня никогда и не было. А с появлением компьютера я вообще забываю, что такое телек.

Но помочь было нужно.

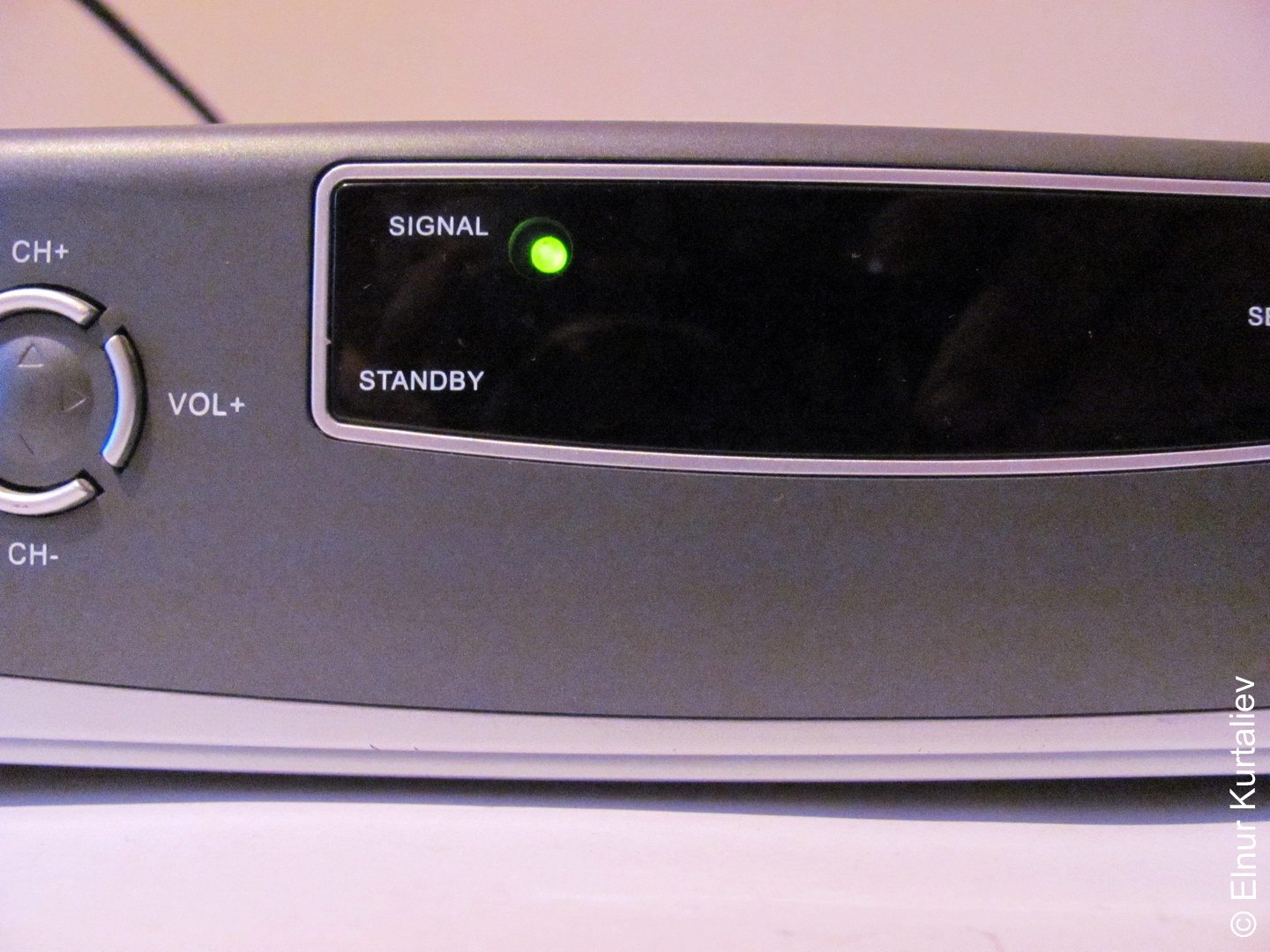

Тюнер при включении светился одним индикатором с подписью signal. И ни чего на телевизор не передавал.

С начала я попытался выяснить, что это вообще за модель. Исследование показало, что существет много моделей ресиверов и их производителей. Но при этом оказывается, что очень много моделей могут являться, на самом деле, аппаратным аналогом ресивера фирмы Globo.

По фоткам на сайте с обзором серии тюнеров yumatu, определил что у меня модель MX-1000. Еще узнал что производит их турецкая фирма. А еще я выяснил что у этих тюнеров сздаи гнездо RS-232 служит для коммутирования с компьютером для обновления прошивки и софт подходит от аналога тюнера Globo.

Sat receiver rs232 port

С начала я предположил что у тюнера программный глюк.

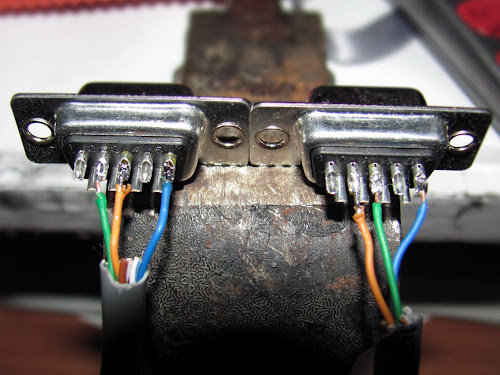

Для проверки этой гипотезы были куплены два коннектора «мама» для COMпорта, которые я спаял с куском витой пары в COMкабель по схеме для подключения тюнера.

Подключив тюнер я попытался считать с тюнера прошивку, но программа загрузчик не смогла установить связь с тюнером.

Тогда я предположил что проблема в железе.

Разобрал я тюнер сняв пять винтов, обнаружил две платы.

Одна плата это электроника самого тюнера (зеленая), а вторая, поменьше, это блок питания (коричневая).

Внимательно все, осмотрев, я нашел две пары вздутых конденсаторов. Это были два конденсатора 1000 μF 16V, и два на 220 μF 35V.

Дождавшись субботы, я посетил радиорынок и купил подходящие конденсаторы.

конденсаторы

Снял плату блока питания, аккуратно выпаял испорченные конденсаторы, и, соблюдая полярность, припаял новые.

Старые кондеры отправляются в мусор.

А тюнер, как только я его подключил, радостно подмигнул мне четырьмя дефисами.

И потом показал нули.

После сборки я его попробовал подключить к компьютеру, и на этот раз программа смогла подключиться к тюнеру. Но он не нуждался в прошивке, т.к. после подключения на место он отлично работал по старым настройкам.
